VIEGA Advantix Cleviva Модель 4981.10 Душевой лоток, монтажная высота 95 мм 800 мм 794460

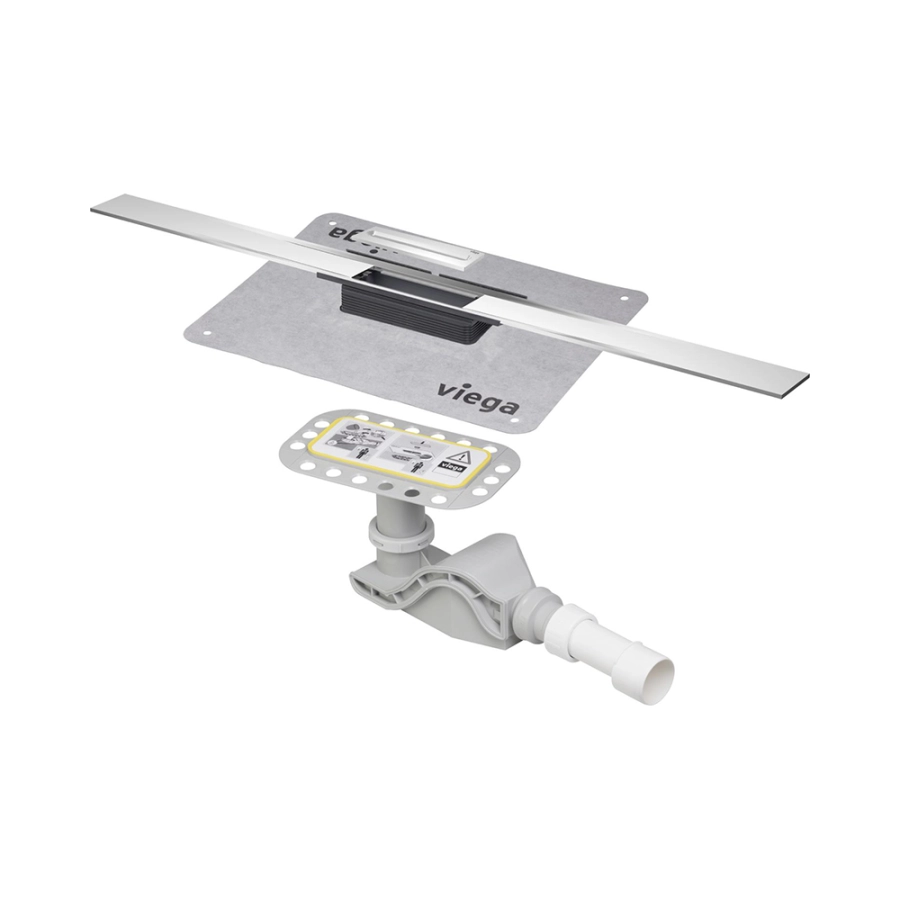

Душевой лоток Advantix Cleviva с вкладкой Advantix Visign C1

для использования со следующей продукцией: обмазочная гидроизоляция (душ в строительном исполнении)

нержавеющая сталь 1.4301

Технические характеристики

• высота столба жидкости в гидрозатворе 50 мм
• пропускная способность при высоте подпора 10 мм 0,5 л/с
• пропускная способность при высоте подпора 20 мм 0,55 л/с

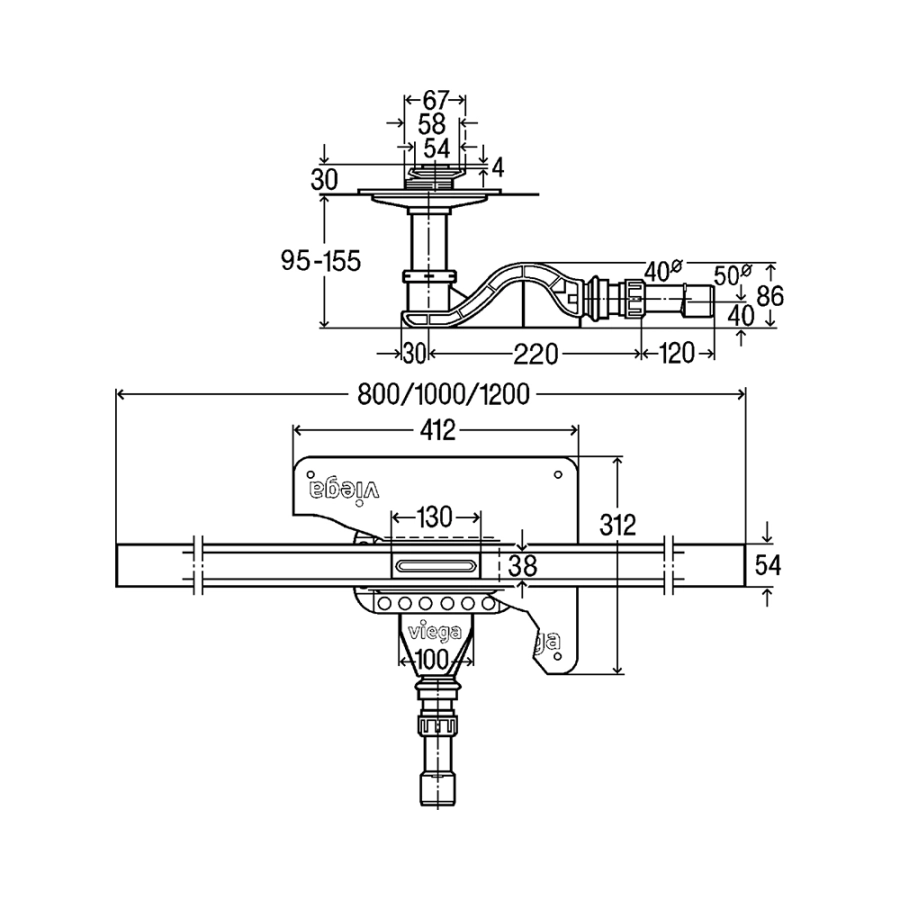

• монтажная высота: 95–155 мм
• номинальный диаметр: 40/50 мм

Примечание

Указанная пропускная способность достигается с установленным сетчатым фильтром.
При использовании данной модели трапа, достаточное покрытие пола цементной стяжкой не представляется возможным, из-за высокого расположения выпуска. Проектировщикам необходимо это учитывать заранее. Одним из возможных решений на месте может быть изменение размера плитки и/или возможность цементации с эпоксидной смолой. Данные решения должны быть заранее предусмотрены в смете.
контроль качества согласно DIN 1253

Сборочный чертеж

• 1 - Вкладка душевого лотка Advantix Cleviva - Модель 4981.50 (794095)
• 2 - Вкладка душевого лотка Advantix Cleviva - Модель 4981.60 (794101)
• 3 - Профилированный корпус душевого лотка Advantix Cleviva - Модель 4981.30 (794118)
• 4 - Профилированный корпус душевого лотка Advantix Cleviva - Модель 4981.31 (794125)
• 5 - Профилированный корпус душевого лотка Advantix Cleviva - Модель 4981.32 (794132)
• 6 - Компенсатор высоты Advantix Cleviva - Модель 4981.84 (794446)
• 7 - Уплотнительная манжета Advantix Cleviva - Модель 4981.82 (794422)
• 8 - Сетчатый фильтр Advantix Cleviva - Модель 4981.85 (794453)
• 9 - Монтажный фланец Advantix Cleviva - Модель 4981.83 (794439)
• 10 - Отводящий патрубок - Модель 4981.86 (794521)
