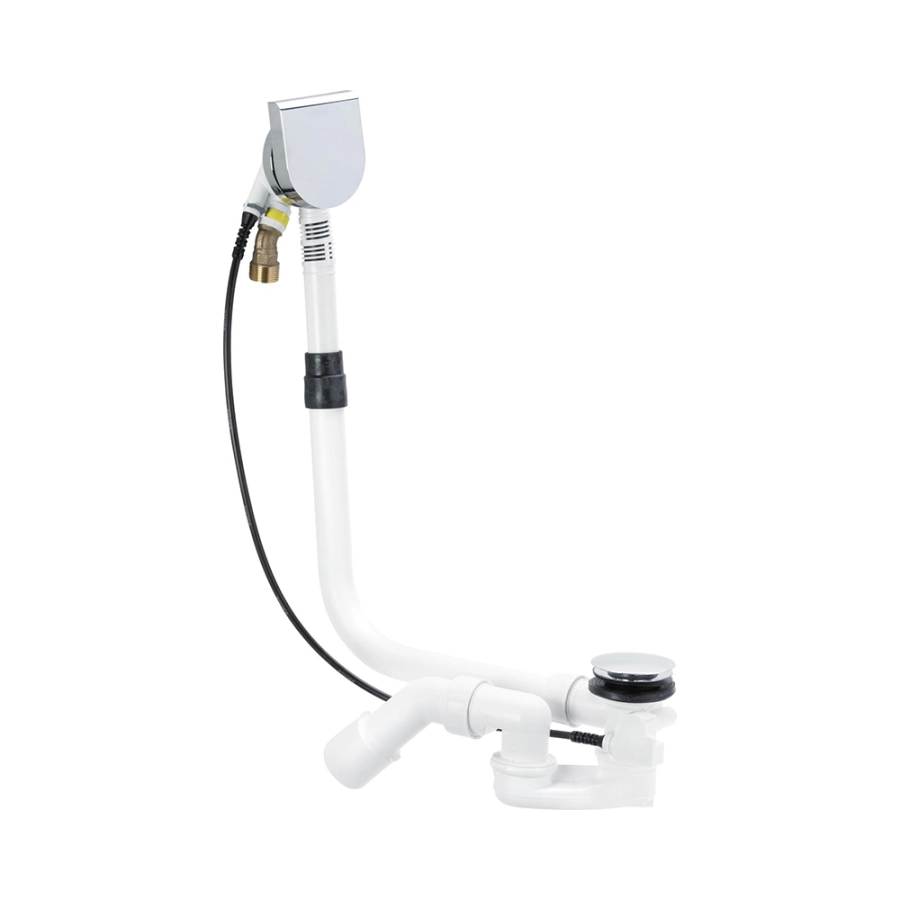

VIEGA Multiplex Trio Visign MT9 Модель 6170.11 Слив/перелив с наполнением 733605

Слив/перелив Multiplex Trio Visign MT9

• увеличение уровня воды на 5 см
• для использования со следующей продукцией: наполнение через узел перелива
• плоская конструкция - требуется только 33 мм свободного места за ванной, возможность поднятия уровня воды в ванной

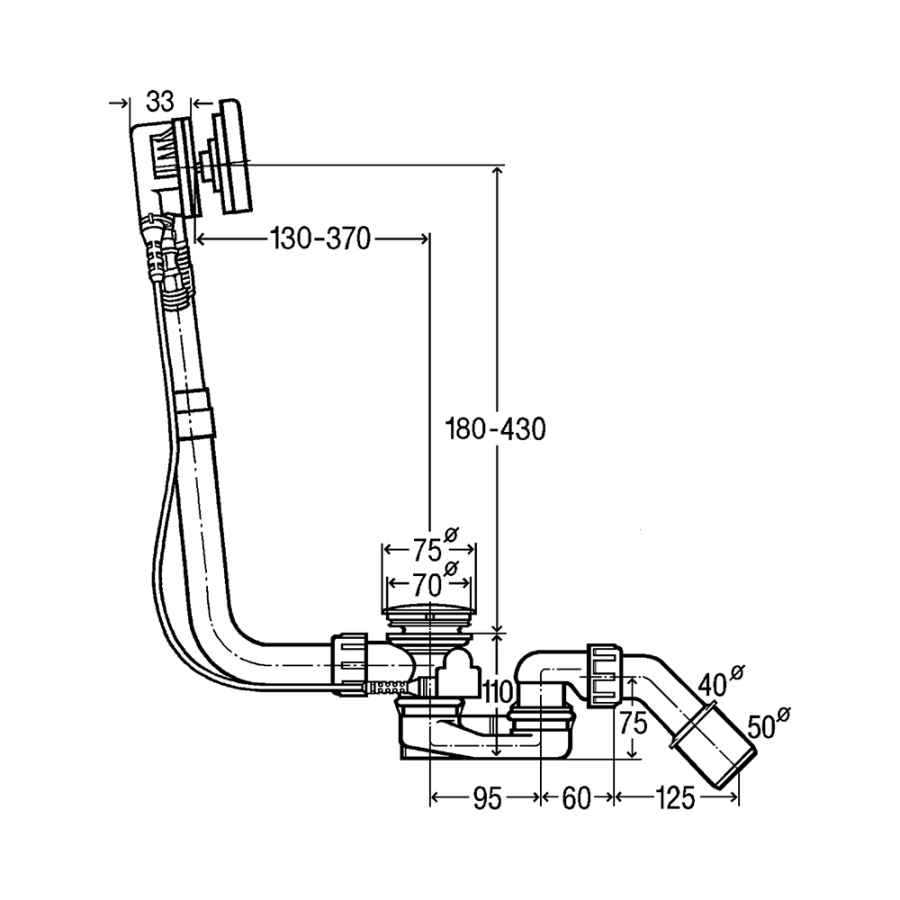

Технические характеристики

• высота столба жидкости в гидрозатворе 50 мм
• пропускная способность при высоте подпора 300 мм 0,92 л/с
• расход при высоте переполнения на 60 мм выше середины переливного отверстия 0,63 л/с
• номинальный диаметр: 40/50 мм
• длина тросика приводного механизма: 725 мм
• длина (L): 130–370 мм
• высота (H): 180–430 мм
• ванна с центральным сливным отверстием
• подсоединение: (G) ¾
• диаметр сливного отверстия ванны 52 мм

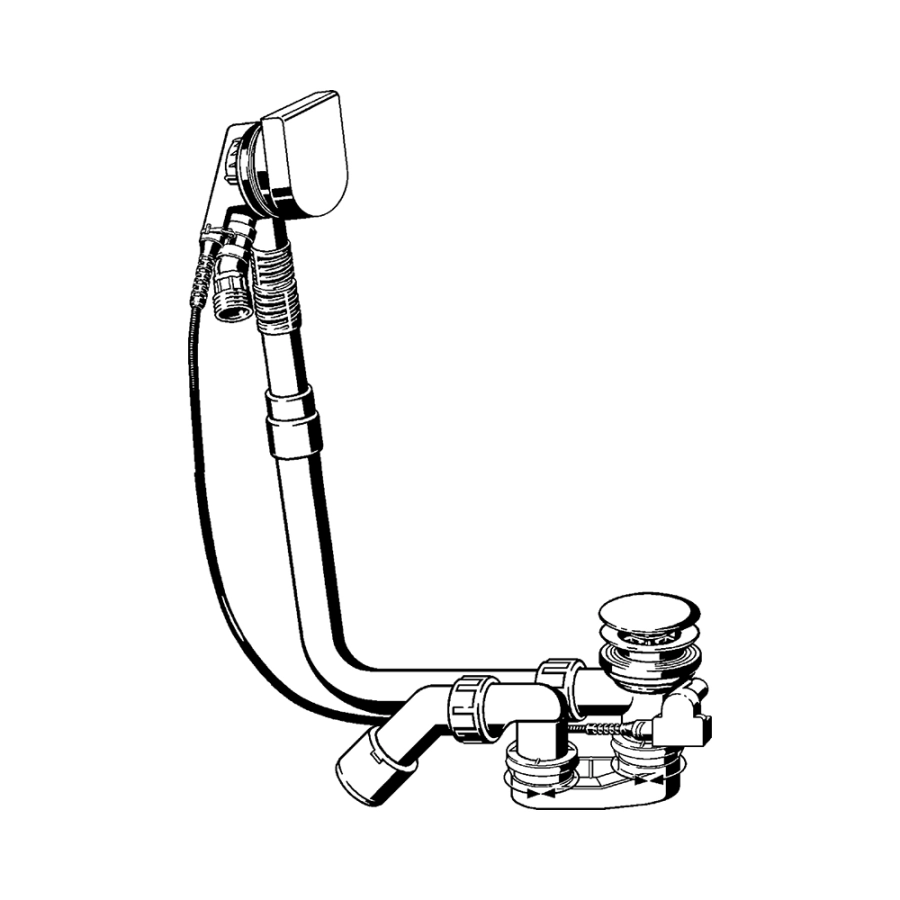

Сборочный чертеж

• 1 - Уплотнительный элемент - Модель 6168.12 (749989)
• 2 - Уплотнительный элемент - Модель 6161.94 (695927)
• 3 - Фланец - Модель 6171.105 (734787)
• 4 - Поворотная накладка переливного отверстия (верхняя) - Модель 6171.08 (734770)
• 5 - Пробка донного клапана со штоком - Модель 6168-035
• 6 - Регулировочный винт - Модель 6151-912
• 7 - Уплотнительный элемент - Модель 6162-268
• 8 - Болт - Модель 6162.45-593
• 9 - Розетка сливного отверстия - Модель 6162-955
• 10 - Уплотнительный элемент - Модель 6162.473
• 11 - Отводящее колено 45° - Модель 6162.99
• 12 - Гибкий тросик - Модель 6162.19
• 13 - Переливная труба - Модель 6163.45-651
• 14 - Аэратор - Модель 6171.240 (734794)
• 15 - Муфта - Модель 6167-417
• 16 - Соединительная муфта - Модель 6149.93
