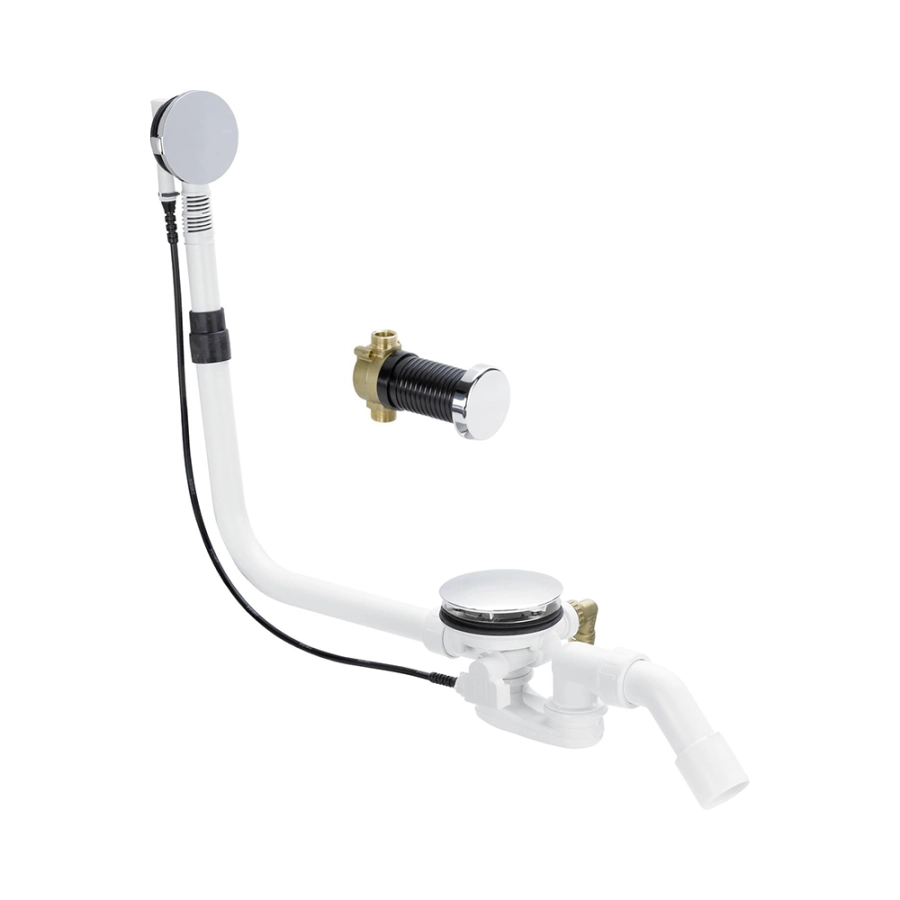

VIEGA Модель 6145.1 Слив/перелив Rotaplex Trio F 651411

поворотная накладка переливного отверстия (верхняя) Visign R5

хромированная накладка сливного отверстия

узел подачи воды

гидрозатвор

отводящее колено 45°

обратный клапан скрытого монтажа DN 20 EN 1717

защитное устройство DB (обратный клапан) с розеткой RU2

Слив/перелив Rotaplex Trio F

для следующих использования со следующей продукцией: донное наполнение ванной

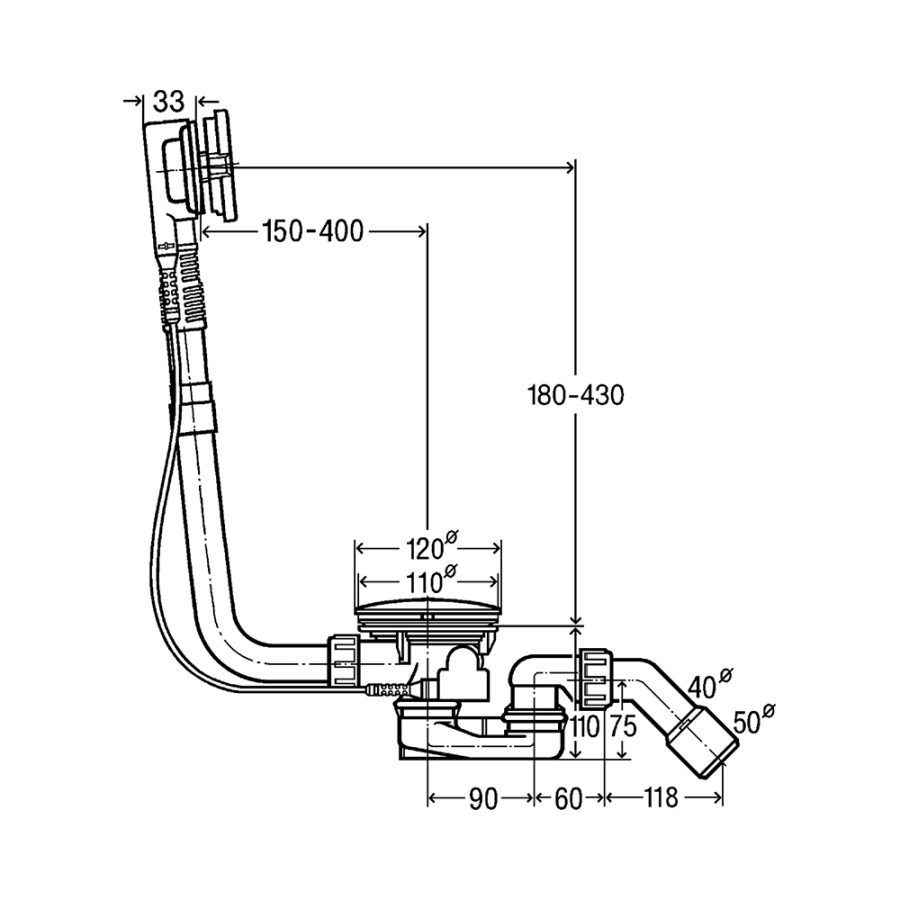

Технические характеристики

• высота столба жидкости в гидрозатворе 50 мм
• пропускная способность при высоте подпора 300 мм 1,00 л/с
• расход при высоте переполнения на 60 мм выше середины переливного отверстия 0,63 л/с
• номинальный диаметр: 40/50 мм
• длина тросика приводного механизма: 725 мм
• диаметр сливного отверстия ванны 90 мм

начало производства: 06/2015

контроль качества согласно DIN 274

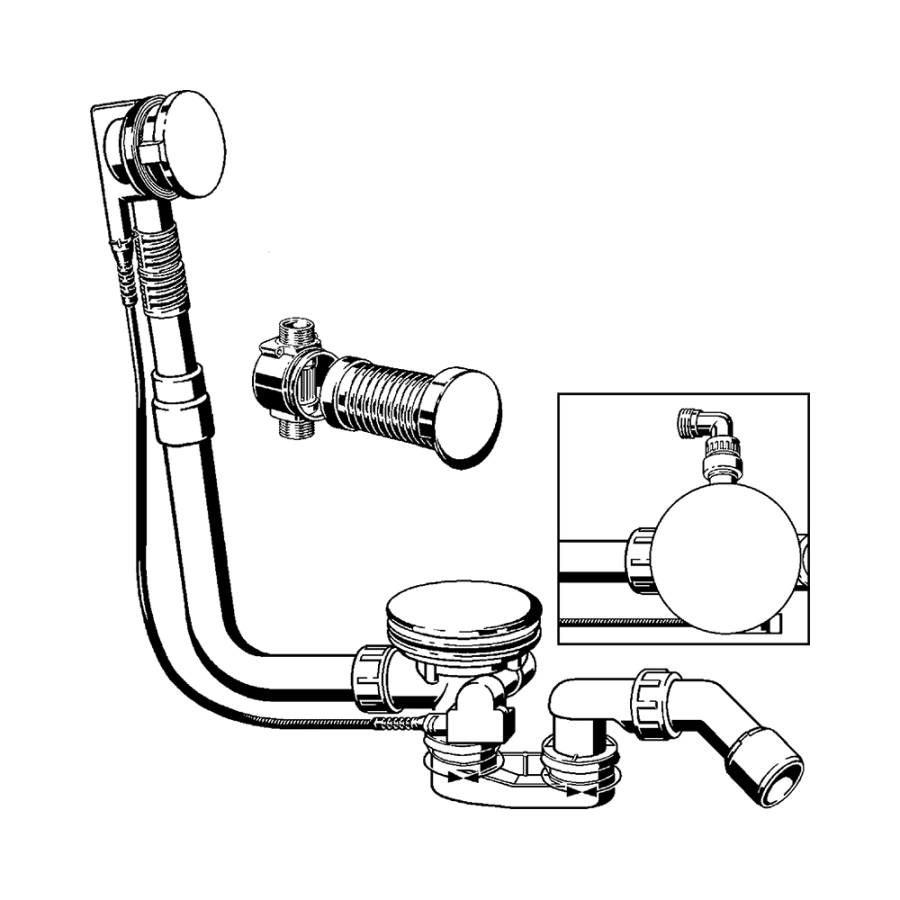

Сборочный чертеж

• 1 - Уплотнительный элемент - Модель 6162.475
• 2 - Фланец - Модель 6168.11 (749972)
• 3 - Поворотная накладка переливного отверстия (верхняя) - Модель 6162.12 (734602)
• 4 - Обратный клапан скрытого монтажа - Модель 6161.81
• 5 - Декоративная розетка - Модель 6161.89
• 6 - Декоративная накладка сливного отверстия Rotaplex Trio F - Модель 6145.190
• 7 - Узел подачи воды Rotaplex Trio F - Модель 6145.191
• 8 - Уплотнительный элемент Tempoplex - Модель 6961.95
• 9 - Пробка донного клапана со штоком Rotaplex Trio F - Модель 6145.193
• 10 - Присоединительный угольник 90° - Модель 6161.98
• 11 - Отводящее колено 45° - Модель 6162.99
• 12 - Гибкий тросик - Модель 6162.19
• 13 - Переливная труба - Модель 6163.45-651
• 14 - Муфта - Модель 6167-417
